我廠生產的SC系列直線振動篩是與中國礦業學院聯合設計制造，多年來我廠工程技術人員廣泛聽取用戶反饋意見，不斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能是贏得了用戶的肯定和贊譽。

      一、工作原理

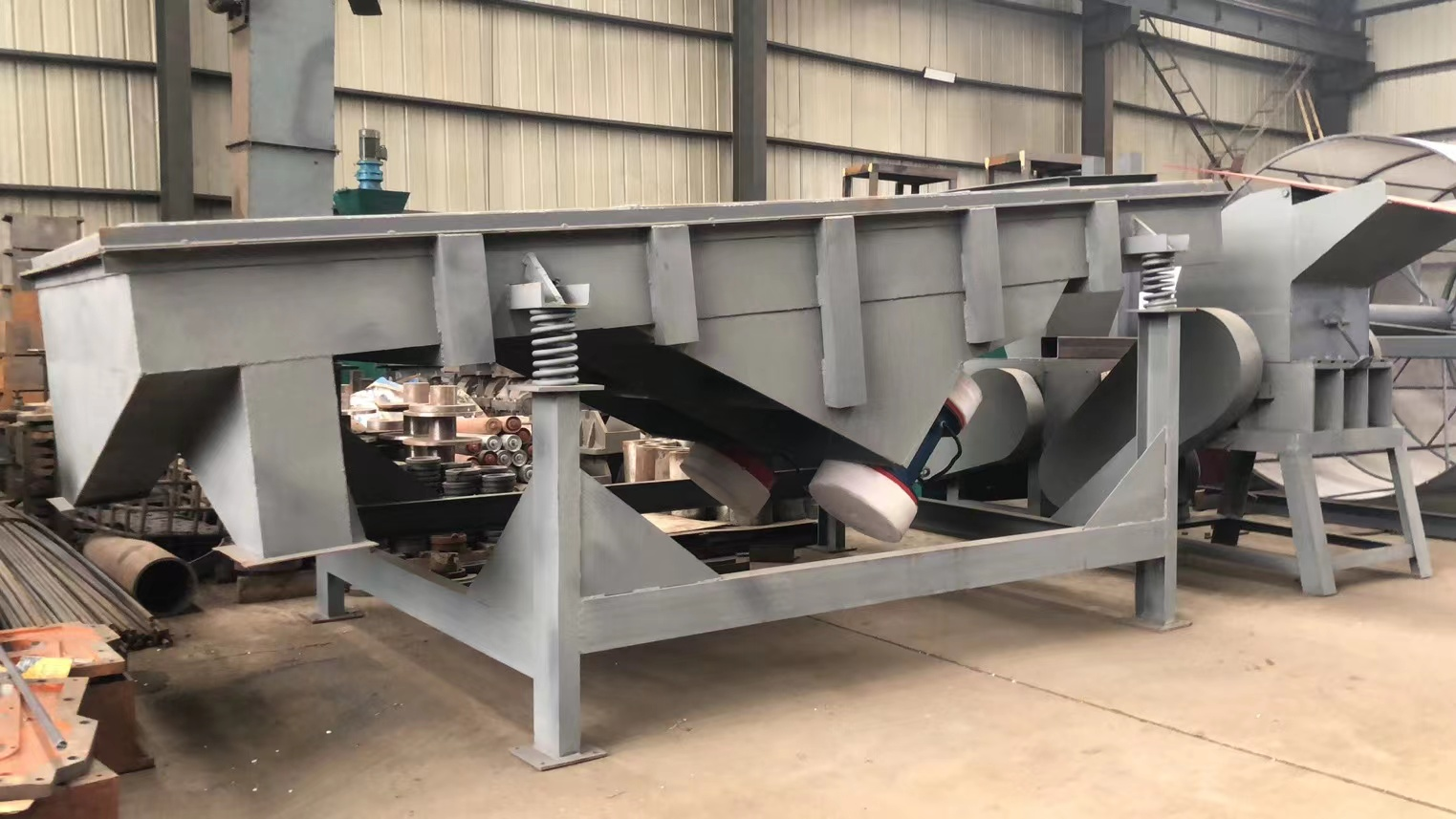

      SC系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074－5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。最大給料粒度不大于10mm。

      二、工作特點

      該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

      三、主要適用行業

      該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

      四、篩分原理

      物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。

      五、主要技術參數和外形尺寸：

六、結構說明

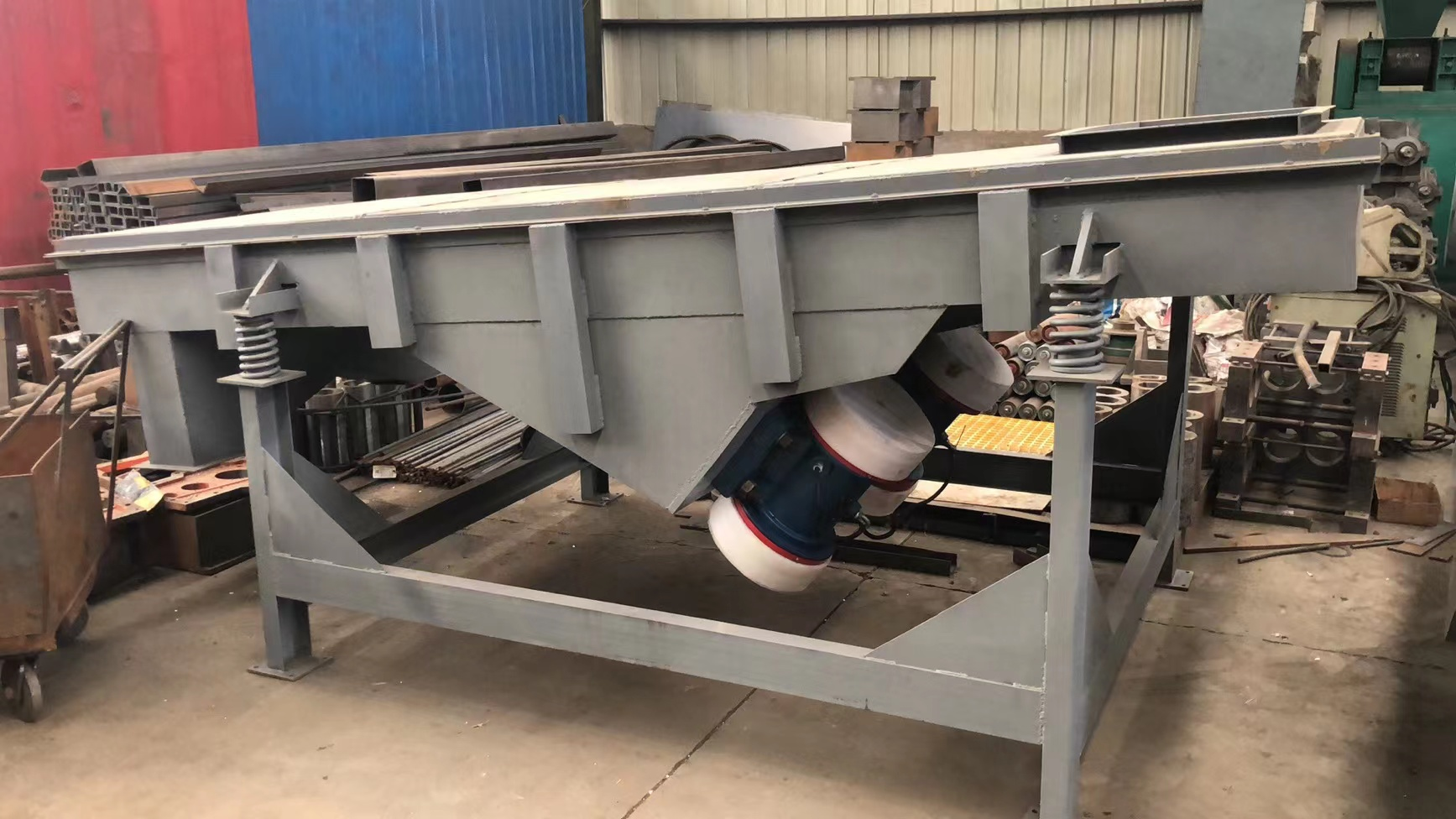

      本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

      1、篩箱：由數種厚度不同的鋼板焊接而成，具有一定的強度和剛度，是篩機的主要組成部分。

      2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

      3、篩網：由低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

      4、振動電機（使用與維修方法詳見振動電機使用說明書）。

      5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天，必須反復緊固，以免松動造成事故。

      6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

      7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

      七、安裝調試與使用

      該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。

      注意：設備安裝到位后，開機前必須將運輸時用來固定篩機和機座的裝置拆掉。

      新篩機安裝好以后，應按以下要求檢查：

      1、檢查振動電機繞組對地的絕緣電機，若<20MΩ必須烘干后方能使用。

      2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

      3、閉合電源開關，確認振動電機同步反向旋轉，進行10－20空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口投入篩機內，確認物料向出料口方向進行，然后逐漸增加到所需和所能承受的給料量。

      4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（有如物料粒度相關懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

      5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到最佳的篩分效果。

      6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正?，F(xiàn)象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。

      八、維護與保養

      操作人員要嚴格按照產品使用說明的要求，正確使用設備，做好設備的清潔、潤滑、堅固和防蝕等日常維護工作，使設備經常保持內外清潔、性能良好、安全可靠的狀態。

      設備運行時要經常加油，每月加兩次3號鋰基脂潤滑油，檢查振動遇機有無異常聲音和異常發熱現象，電機軸承部分溫度極限比環境溫度允許高40℃，如不正常要加3號鋰基脂潤滑油或更換軸承。振動電機在運行1500小時后應檢查清洗油封、軸承，若有損傷應立即更換；另外每3個月要進行一次小修和維護保養，6－12個月進行一次大修，電機的拆裝維修應由具有專業知識的技術人員操作。

      設備在運行時要經常檢查各緊固件有無松動，定期檢查振動電機到電源開關的電纜線有無磨損（兩三個月?lián)Q一次振動電機引線），必要時更換電纜線，檢查接地線是否良好，嚴禁電機缺相運轉。

      九、檢修部位及周期

十、簡單故障的檢查及排除
